解決氯離子對脫硫石膏制品產生性能影響種類
1.1 有機硅防水劑對高氯脫硫石膏紙面石膏板粘接性能的影響

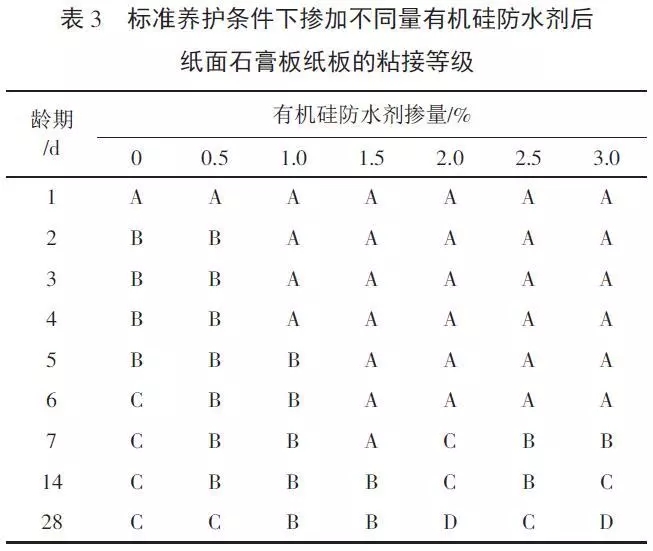

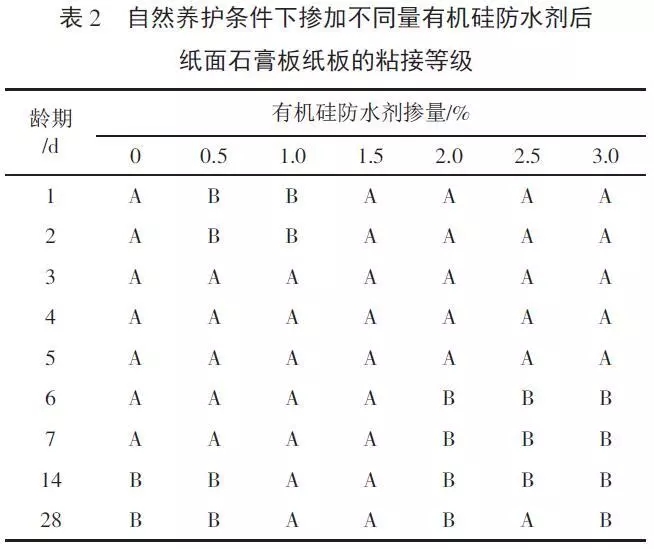

摻加不同量有機硅防水劑后，石膏板在自然養護和標準養護條件下紙板的粘接性能分別見表2、表3。
從表2、表3 可以看出，摻加有機硅防水劑可以提高紙面石膏板的耐水性能，無論是在自然養護還是在標準養護條件下，隨著防水劑摻量的增加，其紙板粘接性能均呈現出先提高后降低的趨勢；在防水劑摻量為1.5%時，紙面石膏板紙板的粘接性能最佳。這是因為在石膏水化過程中，防水劑在石膏晶體之間形成以甲基硅醇鈉為主要成分的憎水性物質，能夠填充在石膏晶粒間和孔隙中，降低氣孔率，尤其是減少連通孔的數量，均化孔結構，增加水化產物的密實度；有效降低氯離子在石膏板熱處理過程中向界面遷移的速率，降低了界面處氯離子含量，改善了紙面石膏板紙板之間的粘接性能。同時，有機
硅防水劑中的憎水性物質覆蓋在石膏晶粒表面，使石膏晶粒與水的親和力降低，提高了石膏的耐水性能。因此，在標準養護條件下，摻加有機硅防水劑后紙面石膏板紙板的粘接性能提高。但當防水劑摻加量過多時，在石膏晶粒表面形成的防水膜會降低晶粒之間以及石膏晶粒與護面紙之間的粘接強度，還可能降低改性淀粉的活性，使紙面石膏板紙板粘接性能下降。
1.2 礦物摻合料對高氯脫硫石膏紙面石膏板性能的影響

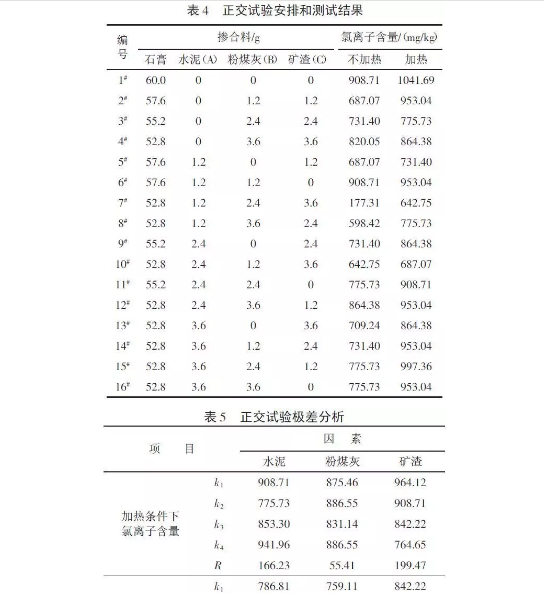

為了研究礦物摻合料對脫硫石膏制品性能的影響，選取3 種常見的礦物摻合料（水泥、粉煤灰、礦渣）進行正交復配。以摻量分別為0、2%、4%、6%設計3 因素4 水平正交試驗。在室溫下，將上述不同配合比的物料按標準稠度用水量加水拌合，成型，在室溫下養護28 d，將試樣磨細后，按JC/T 2074—2011 測試不同條件下（加熱和不加熱）氯離子含量，正交試驗設計和測試結果見表4，極差分析見表5。
從表4 可以看出，摻加不同礦物摻合料之后，脫硫石膏對氯離子的固化效果均有不同程度的提高。分析表5 結果可知，在加熱或者不加熱條件下測試時，對氯離子含量的影響程度依次均為礦渣>水泥>粉煤灰。摻合料的最優配方為7# 樣品：水泥摻量為1.2 g（2%）、粉煤灰摻量為2.4 g（4%）、礦渣摻量為3.6 g（6%）。此時，加熱條件下氯離子含量為642.75 mg/kg；不加熱條件下氯離子含量為177.31 mg/kg。

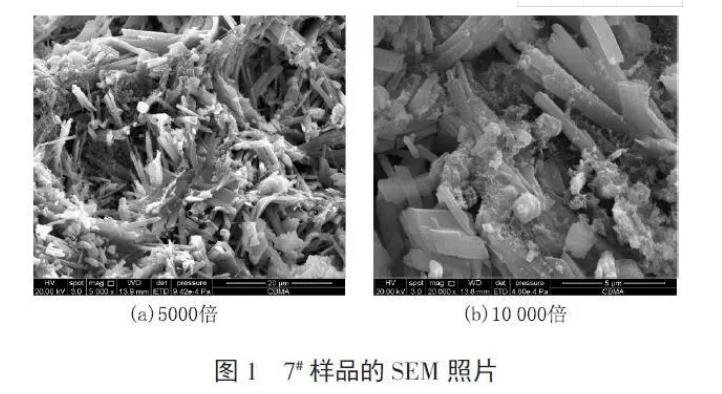

7# 樣品的SEM 照片見圖1，XRD 圖譜見圖2。
從圖1 可以看到網狀C-S-H 凝膠的存在，呈彌散狀分布在石膏晶粒表面，C-S-H 凝膠內部含有數量眾多的微細孔隙，因此具有極大的內比表面積[3]，對氯離子具有很強的吸附固化能力，可以有效地阻止氯離子在石膏硬化體中的遷移。
C-S-H 凝膠主要有2 部分來源，水泥水化產物以及礦渣、粉煤灰的火山灰效應。此外，礦渣和粉煤灰比表面積較大，能夠為石膏水化提供充足的空間，其微集料效應還可以降低孔隙率，改善孔結構，提高石膏晶粒之間的連接強度。礦渣之所以具有比粉煤灰更好的固化氯離子的能力，是因為礦渣中含有較多的Al2O3，能夠提高水化產物中水化鋁酸鈣的量，其次礦渣的二次水化活性較高，能生成更多的C-S-H 凝膠，其對氯離子的化學結合和物理吸附作用均優于粉煤灰。
中間過程省略部分內容
3 結論
（1）摻加適量的有機硅防水劑可以有效提高高氯脫硫石膏制品的紙板粘接性能和耐水性能。
（2）礦物摻合料對石膏板中氯離子的固化效果顯著，可降低氯離子在石膏板中的遷移能力，對石膏板紙板粘接性能改善效果明顯。
（3）水灰比會影響氯離子在石膏制品中的遷移速率，水灰比越大，相同條件下氯離子的遷移速率越快，氯離子對石膏制品性能的影響也越大。。
冠亞牌CS-02AL石膏三相分析儀由深圳冠亞水分儀科技有限公司研發生產，該儀器采用最先進的七寸液晶觸摸屏水分儀，高清晰液晶屏幕數據查閱一覽無余。冠亞牌石膏粉水分儀操作使用簡單，廣泛應用于非金屬礦粉、碳酸鈣粉、脫硫石膏粉、磷石膏粉、天然石膏、粉煤灰、礦粉等行業樣品的水分含量快速測定。通過對比試驗：水分結果與國標GB/T 5484-2000 石膏化學分析方法可達到一致性，極大地提高了檢測效率，操作便捷、只需幾分鐘，即可準確測量水分含量%（附著水和結晶水）。同時滿足固體、顆粒、粉末、膠狀體及液體含水率的測定要求。
石膏水分檢測儀參數
1、稱重范圍：0-135g
2、水分測定范圍：0.00-100%
干重測定范圍：100-0.00%
專利：《新型水分儀加熱處理系統設備》
3、測試模式：可選（定時/快速）
4、稱重精密度：0.001g
5、樣品質量：0 -135g
6、加熱溫度范圍：環境溫度-249.9℃
溫度誤差：±0.5℃
溫度分辨率:0.1℃
專利：工業產品的水分檢測設備
7、加熱源：分子源
8、水分含量可讀性：0.01%.
9、顯示：彩色7寸液晶觸摸屏
10、溫度窗口：實時顯示當下環境溫度
環境溫度顯示誤差：±0.5℃
11、參數八種： 水分值%、干重%、當前溫度、設定溫度、當前重量、初始重量、測試時間、恒重時間
12、通訊接口：RS 232（打印）
USB（計算機）
13、操作模式：全屏幕觸控式
14、屏幕分辨率：800x480
15、外型尺寸：380×205×325(mm)
16、電源：220V
17、頻率：50Hz±1Hz
18、凈重：4.5Kg
19、試樣溫度：-40℃－50℃；
20、工作環境溫度：-5℃－50℃；
21、產品通過質量體系認證:GB/T19001-2016 idt ISO9001:2015
22、公司通過環境體系認證:GB/T24001-2016 idt ISO14001:2015
文章標簽： 氯離子 脫硫石膏制品產性能影響 種類
文章作者：冠亞水分儀
本文地址：http://www.sicwl.cn/news/1505.html
版權所有 轉載時必須以連接形式注明作者和原始出處
